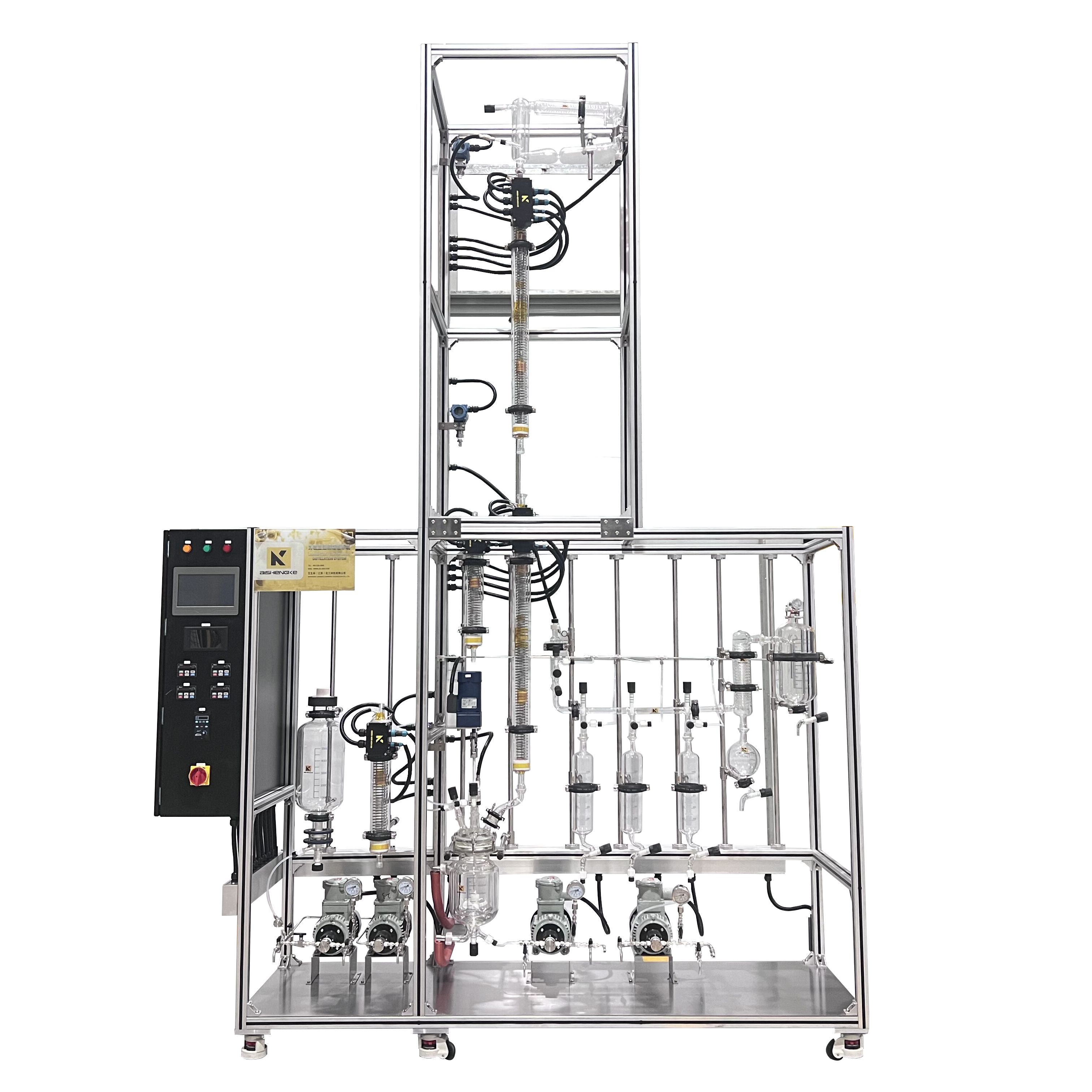

玻璃連續精餾實驗裝置主要是用于實驗室小試及中試研發與模擬，設備主體部分是由原料罐、預熱器、塔釜再沸器、精餾塔、精餾頭、塔頂回流罐、塔頂接收罐、塔底接收罐、進料泵、回流泵、采出泵、四氟閥門及管路等重要部分組成，這套系統具備常壓或減壓操作，減壓操作時對整套裝置的密封性要求比較高，在實驗操作過程中，壓力的波動會影響整個實驗穩定，所以該系統玻璃連接部分全部采用球口法蘭連接，PTFE墊片密封。
連續精餾的操作流程，原料罐中物料經過進料泵設定好流量后送入精餾塔中，在填料層上原料液與精餾段下降的回流液匯合，沿著填料溢流下降，最后流入再沸器中。操作時，連續從再沸器中通過采出泵取出部分液體作為塔底產品，部分液體氣化，產生上升蒸汽依次通過填料層，最后在塔頂冷凝器中被全部冷凝，被冷卻的冷凝液一部分回流到塔內，另一部份通過自流的方式回到塔頂接收罐，回流方式設計了兩種，一種是通過電磁回流比設定時間來控制回流/采出的比例，另一種是通過強制回流，塔頂冷凝的液體自流進回流罐，通過回流泵設定流量后進行回流，精餾塔平衡穩定，塔頂取樣合格后通過采出泵進行采出。
本裝置采用PLC集成控制，自控系統能達到通過查看流程界面，翻閱查看儲存的歷史工藝數據，能調閱各操作參數曲線，實現PIC、TIC的穩定調節，配置多級關鍵的保護系統，確保裝置系統的設備和操作人員的安全。
設計目標是為客戶建立高質量高水平的試驗裝置平臺。裝置的整體水平要求裝置自動化程度高，數據精確度及重復性好，操作方便，安全可靠并能長周期穩定運行。
